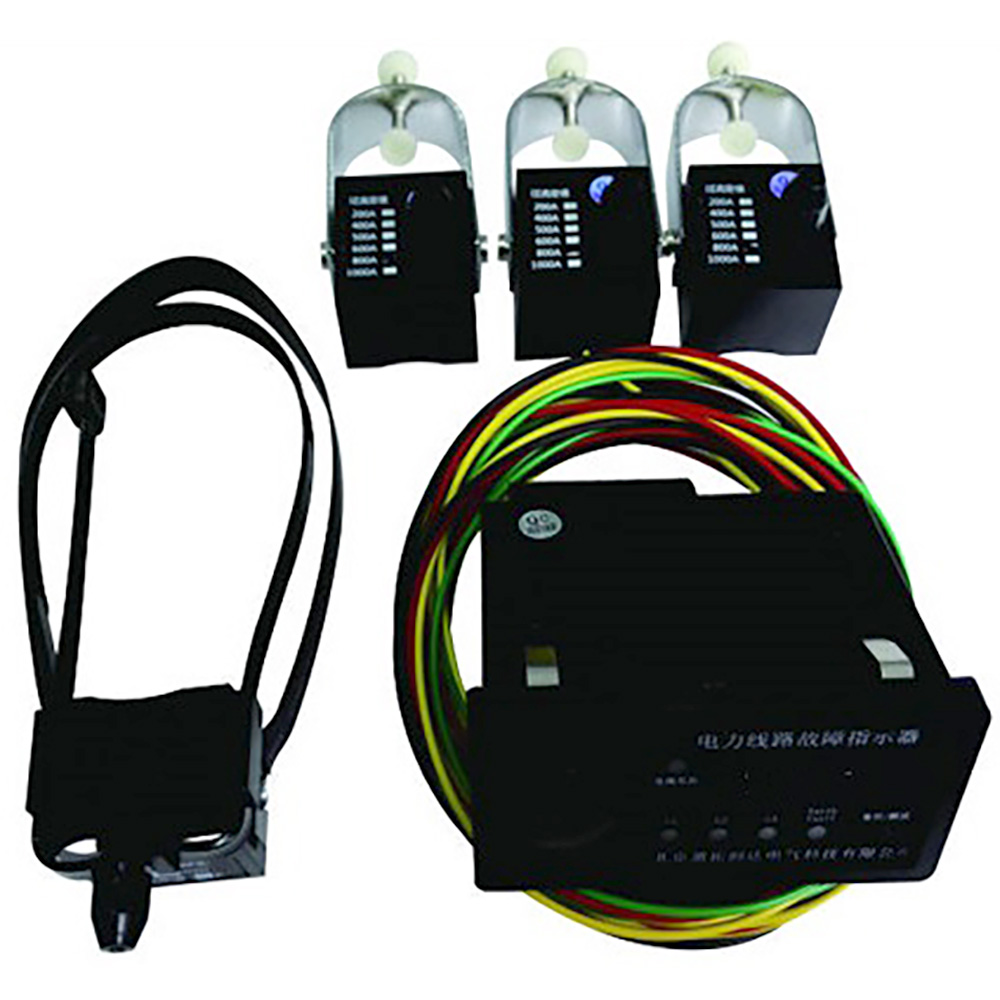

電纜遠傳型故障指示器（穩態特征型）通過檢測線路負荷電流和零序電流及持續時間，滿足設定閾值時，完成線路故障的判別；可安裝在6~35kV電纜線路上，用于實現線路短路和接地故障就地判斷，是一套具有遠程傳輸能力的可分布監控、集中管理、即時通知型的智能化故障管理系統，從而加快線路故障的排除速度。
短路故障檢測，通過檢測以短路瞬間負荷電流突變、持續時間和保護動作停電作為判斷依據，符合設置特征，指示線路接地故障（翻牌、發光及遙信輸出）。
接地故障定位，通過檢測零序電流和零序電流持續時間為判斷依據，超過設定閾值時，完成接地故障就地判斷。
采用突變量法檢測短路故障，穩態特征法檢測接地故障，實現線路短路和接地故障就地判斷。
適用于中性點經小電阻接地的配電線路，主要用于電纜線路，包括遠傳型和就地型故障指示器。
故障指示器指示單元工作單源主要依靠自帶電池，輔以線路感應取電，在負荷較低的線路上能正常工作。
參數名稱 | 參數值 |
接地故障檢測方法 | 穩態特征法、外施信號法 |
短路故障判斷方法 | 負荷電流自適應智能突變法、過流定值法 |
動作誤差 | 短路故障報警啟動誤差≦±10%，高低溫運行環境下啟動誤差≦±10% |
短路故障最小識別時間 | ≦40mS |
重合閘最小識別時間 | 0.2S |
報警方式 | 閃光 |
復位方式 | 定時復位 |
定時復位時間誤差 | ≤±1%（2～48h） |
靜態功耗 | ≦15μA |
采集單元電池容量及帶電能力 | ≥2Ah（根據地方標準配置）。非充電電池單獨供電時，最小工作電流≤30μA。電池持續工作時間大于8年，且閃光報警≥2000小時 |
TA取電能力（高配型） | 線路負荷電流為≥10A時，TA取電5S內能全功能工作 |
卡線握力 | 1)承受≥30N沿導線方向的橫向拉力 |
2)承受≥8倍自重的向下拉力 | |
適用導線截面 | 50～400mm2 |
相采集單元 | ≤1kg |
零序采集單元 | ≤1.5kg |
防護等級 | 相、零序采集單元IP65，顯示面板IP30 |
安裝方式 | 電纜線路停電安裝 |
