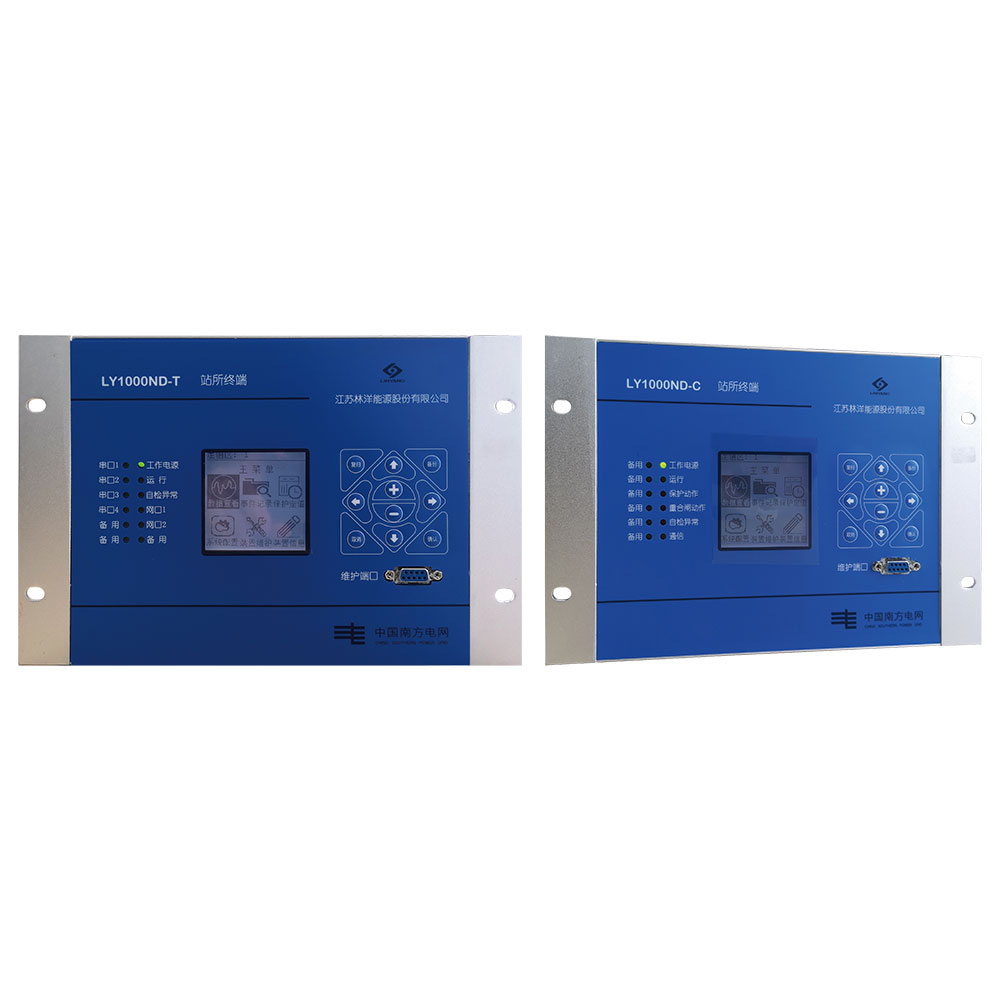

智能分布式配電自動化終端適用于20KV及以下電壓等級的開環或者閉環運行配網線路。它通過裝置間的對等通訊,滿足網絡型就地分布式的功能,實現快速定位故障點、隔離故障、恢復供電,大大縮短故障隔離、恢復供電的時間,故障隔離時間縮短到毫秒級,非故障區域自愈時間縮短到秒級。
功能強大:集測量、保護、就地饋線自動化、智能分布式(IEC61850+goose)功能于一體。
速動型饋線自動化:通過終端間對等通訊,滿足網絡型就地分布式FA的功能,實現快速切除故障、隔離故障、恢復非故障區域供電,大大縮短故障切除和恢復供電時間,故障切除時間縮短到毫秒級,非故障區域自愈時間縮短到秒級。
適用范圍廣:既適用于電纜線路,又適用于架空線路;既可與斷路器配合使用,又可與負荷開關配合使用;既適用于小電阻接地系統,又適用于消弧線圈接地系統;既可脫離配電自動化主站實現網絡型就地饋線自動化FA,又可與配網自動化主站配合實現集中模式的故障自動隔離及自愈,還可實現故障自動定位。
參數名稱 | 參數值 |
工作環境溫度 | -40℃~+75℃ |
相對濕度 | 5%~100% |
整機功耗 | ≤5W |
裝置電源 | AC/DC220V,DC110V/48V/24V可選;電壓波動±20% |
遙測采集 | 8路電壓,7路電流,電流電壓精度:0.2級 |
遙信采集 | 24路遙信,遙信分辨率≤2ms |
控制輸出 | 12路開出;容量:AC250V/16A、DC110V/5A、DC48V/8A、DC24V/10A |
通信接口 | 3路RS485/2路RS232串口,3路RJ45網口;可選配光纖接口。 |
電磁兼容等級 | 滿足GB/T17626電力行業標準Ⅳ級 |
光差保護 | 可選 |
