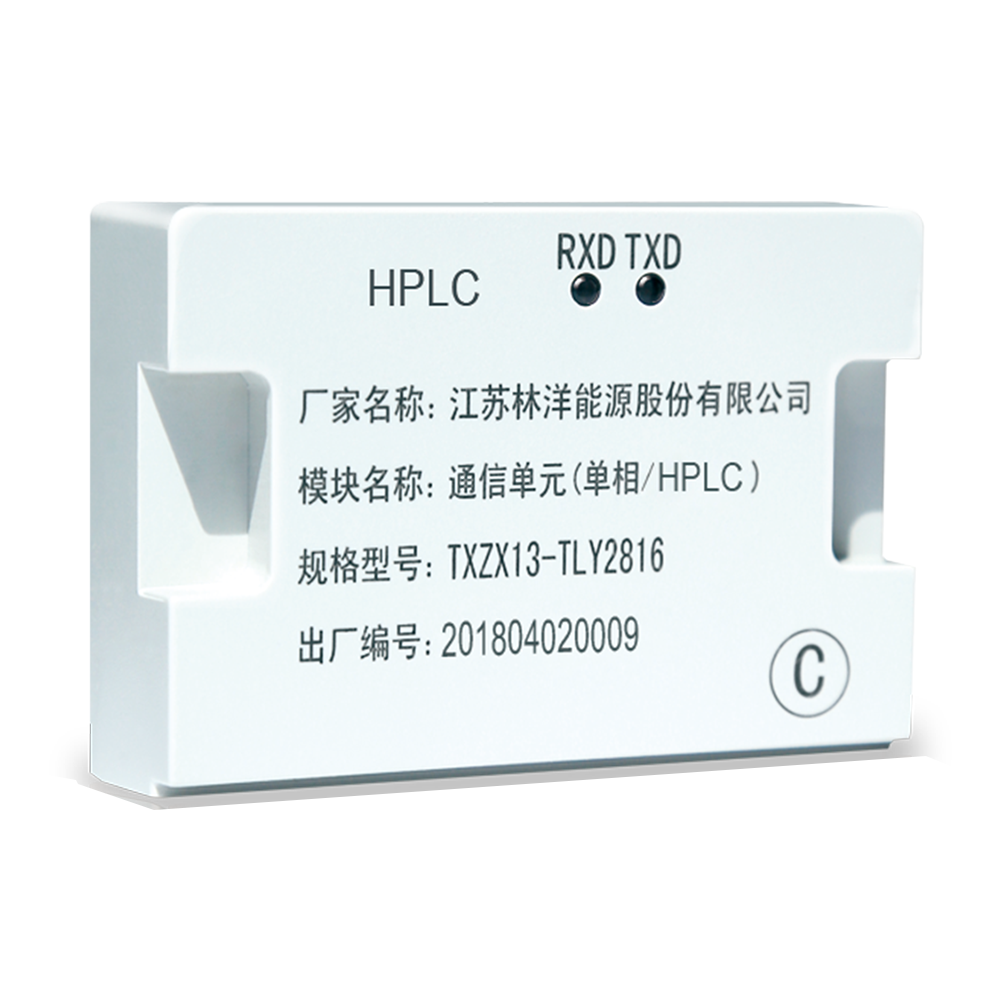

TXHX13-TLY2816 單相 HPLC 載波模塊是江蘇林洋能源股份有 限公司基于 OFDM 電力線載波芯片而優化設計的高性能、低功耗， 為智能電網用電信息采集系統單相智能電能表提供理想的模塊化解決方案。單相 HPLC 載波模塊（以下簡稱單相模塊）適應我國用電網的環境，采用調制技術，實現了數據在電力線上雙向、高 速、穩定的傳輸，解決低壓電力線通信的關鍵技術問題。
采用 OFDM 技術，子載波支持 BPSK、QPSK、8QAM、 16QAM、64QAM 調制方式。 2. 支持 FEC 和 CRC 功能，具有去噪和糾錯能力。
支持自組網和動態多路由尋址功能。
支持通過載波遠程升級。
符合國網標準協議， 滿足高速載波互聯互通技術規范。
開放的架構設計，能夠滿足后續業務擴展，支持二次開發。
工作電壓 | 12V±1V |
工作頻段 | 0.7~12 MHz（支持頻段劃分） |
調制方式 | 采用 OFDM 技術，子載波支持 BPSK、QPSK、8QAM、 16QAM、64QAM 調制方 |
靜態功耗 | ≤0.6W |
動態功耗 | ≤1.5W |
串口速率 | 2400bps |
工作溫度 | -40℃～85℃ |
工作濕度 | 10～100%RH |
外形尺寸 | 70mm（長）×50mm（寬）×22.7mm （高） |
