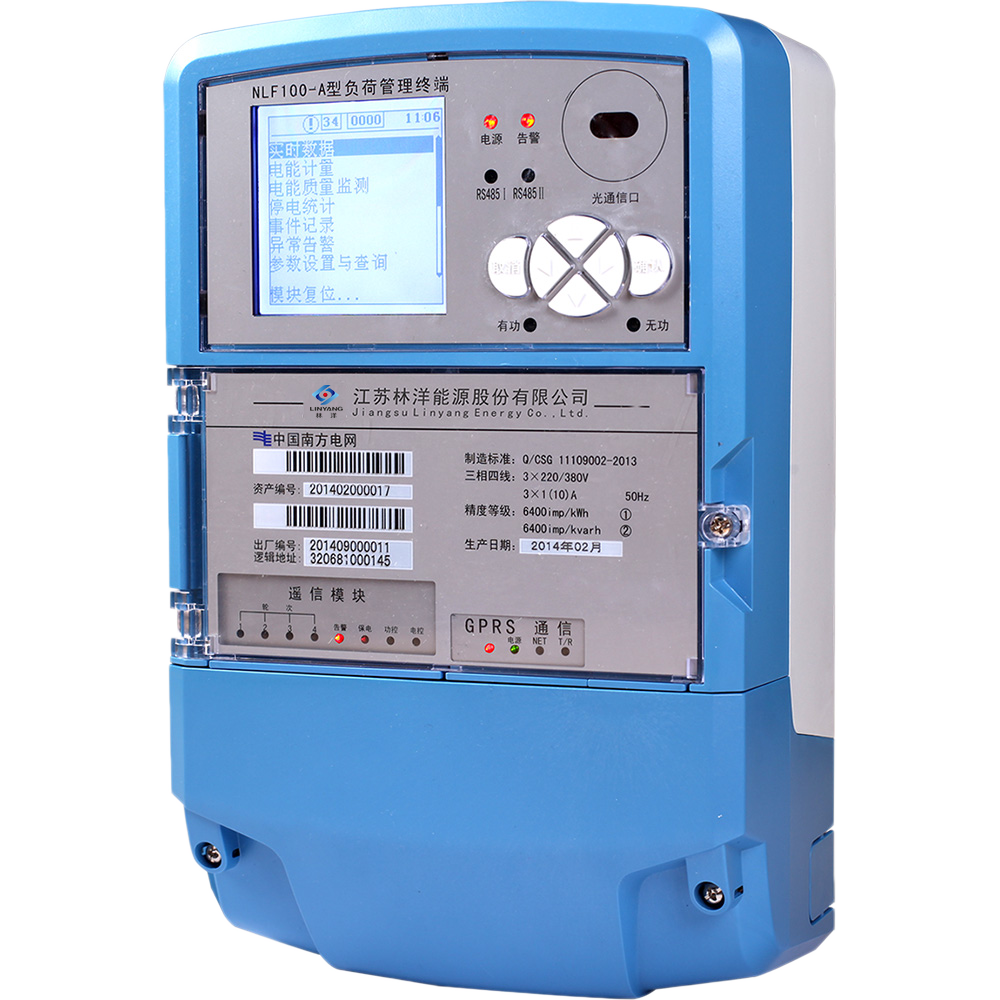

NLF100-A型負荷管理終端是一種集遙測、遙信、遙脈、搖控、統計、負荷管理和無線通訊功能于一體的微機型智能終端。適用于各類城市電網、農村電網、企業電網的用電自動化實施與改造。
中國南方電網有限責任公司負荷管理終端技術規范
中國南方電網有限責任公司計量自動化終端上行通信規約
中國南方電網有限責任公司計量自動化終端外形結構規范
中國南方電網有限責任公司計量自動化終端遠程通信模塊接口協議(2016版)
中國南方電網有限責任公司負荷管理終端檢驗技術要求（2016版）
采用工業級ARM9系列系統主板和LINUX操作系統。
電磁兼容性能優良，能抵御高壓尖峰脈沖、強磁場、強靜電、雷擊浪涌的干擾，且具有較強的環境自適應能力范圍。
與主站之間的上行通信采用公網方式，兼容PSTN、4G/3G/GPRS/CDMA 、230電臺等通信方式。
下行通信采用485總線通信
寬電壓范圍設計使其具有更高的可靠性，更加適應工作環境。
維護概念：具有態功能，可以在本地/遠程方便地修改設備參數，支持本地/遠程軟件的在線升級。
大容量的主板FLASH存儲芯片保證各種數據的方便存儲。
密封式設計，使用防水阻燃材料，壁掛式結構、體積輕巧、安裝方便。
正常工作電壓 | 三相四線3×220V/380V 三相三線3×100V |
頻率 | 50Hz,允許偏差-6%~+5% |
消耗功率 | 有功功耗≤5W（非通信）視在功耗≤10VA（非通信） |
溫度 | -40℃~+75℃ |
濕度 | 相對濕度10%--100% |
大氣壓力 | 63kpa~108kpa（相對海拔KM以下） |
防塵、防滴水 | 符合GB.4208規定的IP51級防滴水試驗要求 |
靜電放電 | 8kV |
快速脈沖群 | 4kV（電源回路）/2kV（信號回路） |
浪涌 | 6kV（共模）6kV（差模） |
沖擊電壓 | 6kV |
工頻耐壓 | 4kV |
顯示 | 160×160 LCD漢字和圖形顯示 |
鍵盤 | 6鍵 |
Flash存儲器 | 1Gb |
秒輸出 | 1路 |
遙信輸入 | 4路 |
遙控輸出 | 4路 |
4G | 網絡類型:支持移動、聯通、電信三家運營商， GPRS、TD-SCDMA、CDMA、CDMA2000、LTE-FDD、WCDMA、TD-LTE等七種通訊模式。天線阻抗：50 歐姆阻抗特性（SMA接口）數據傳輸速率：波特率支持 9600, 19200, 38400, 57600, 115200bps（默認）支持自動波特率檢測功能支持通過串口發送AT命令和數據發射功率：GSM/GPRS：● 功率等級 4 (2W)： EGSM900● 功率等級 1 (1W)： DCS1800EDGE:● 功率等級 E2 (0.5W)： EGSM900● 功率等級 E1 (0.4W)： DCS1800UMTS:● 功率等級 3 (0.25W)：WCDMA● 功率等級 3 (0.25W)：CDMA2000● 功率等級 2 (0.25W)：TD-SCDMALTE:● 功率等級 3 (0.25W)： LTE |
數據及時鐘保持時間 | >10年 |
重要配置參數 | 永久保持（存放于Flash中） |
外形尺寸 | 290mm（長）×180mm（寬）×95mm（高） |
