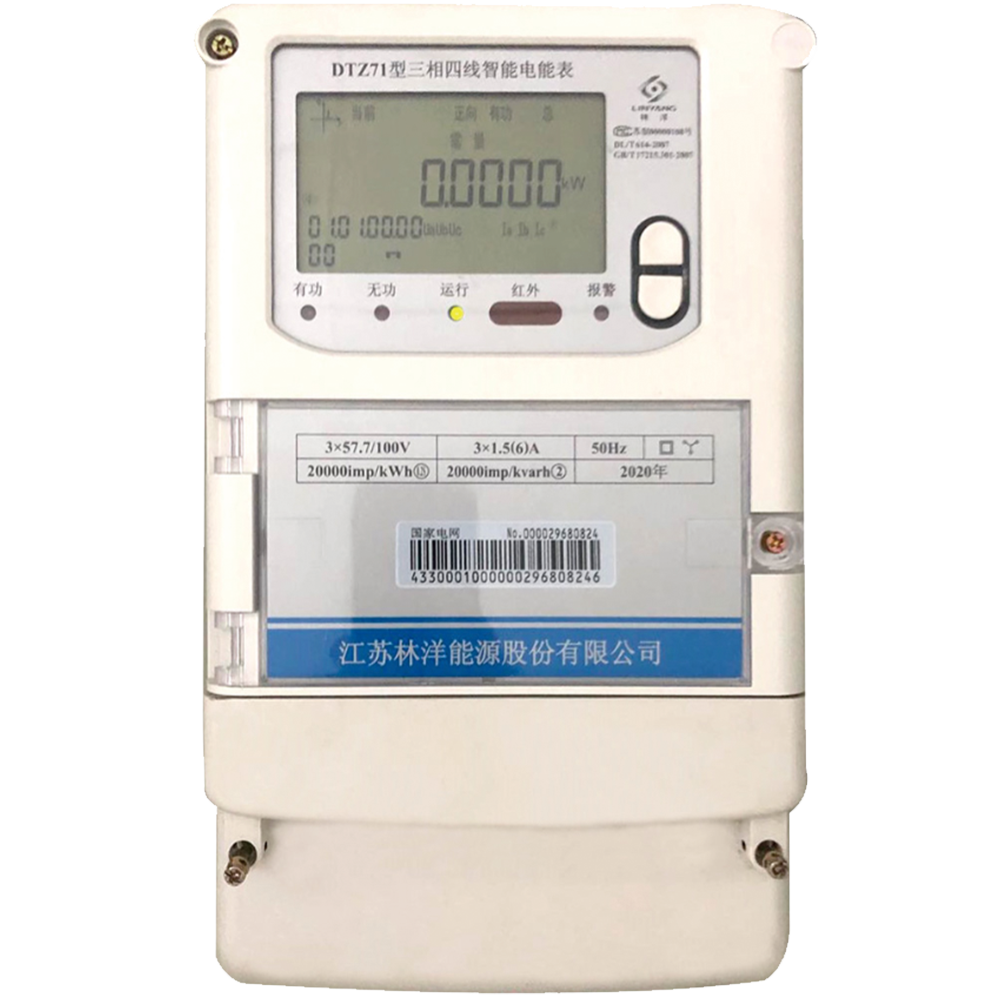

DTZ71型三相四線智能電能表是一款適用于IEC61850 9-2標準數字化變電站的三相電能表。該電能表的電壓電流信號都為網絡數字信號輸入，對電能進行高精度計量。采用先進的大規模集成電路，成熟的軟件算法，低功耗設計以及SMT工藝，依照國際、國內相關標準的要求設計制造。本產品集計量、顯示、通訊、監測等功能與一身，可識別IEC61850 9-2報文，兼容交換機與非交換機模式，自適應ASDU個數的變化、數據通道個數變化，并提供精確的丟幀補償。該電能表適用于數字化變電站，可以精確地分時計量正反向有功電能、四象限無功電能、最大需量及需量發生時間，精密實時測量三相電壓、電流、有功功率、無功功率、功率因素等運行參數，監測并記錄失壓、失流、斷相等事件，可實現遠程和本地抄表、編程等功能。
DTZ71系列產品結合了林洋在電能表行業多年的設計開發及大量的現場運行經驗，采用現代微電子技術、計算機技術、電測量技術、數據通信技術以及SMT制造工藝研制而成的一款新型智能電能表。具有測量精度高、性能穩定可靠、長壽命、體積小、重量輕、功耗低、操作簡便、易于實現管理功能等特點?？蓮V泛應用于電力行業的電能測量及用電自動化管理領域。
IEC61850 9-2變電站通信網絡和系統第9-2部分：特定通信服務映射（SCSM）采樣ISO/IEC 8802-3的采樣值
GB/T 17215.323-2008《交流電測量設備 特殊要求-第23部分靜止式無功電能表（2級和3級）》
GB/T 17215.322-2008《交流電測量設備 特殊要求-第22部分靜止式有功電能表（0.2S級和0.5S級）》
GB/T 17215.211-2006《交流電測量設備 通用要求 試驗和試驗條件-第11部分：測量設備》
GB/T 17215.301-2007《多功能電能表 特殊要求》
GB/T 15284-2002《多費率電能表 特殊要求》
JJG 596-1999《電子式電能表》
DL/T 614-2007《多功能電能表》
DL/T 645-2007《多功能電能表通信協議》
Q/GDW 206-2008《電能表抽樣技術規范》
Q/GDW 356-2009《三相智能電能表型式規范》
Q/GDW 354-2009《智能電能表功能規范》
具有電能計量、需量測量、顯示、時鐘、時段、費率功能、編程設置、校時功能、測量及監測、事件記錄等功能。
可計量正向有功、反向有功、四象限無功電能，可以據此設置組合有功和組合無功電能。
采用滑差方式測量最大需量，最大需量周期和滑差時間可設置。
可分別記錄、顯示四象限無功電能。
| 參數 | 數值 |
功率消耗 | 有功功率不大于5W，視在功率不大于10VA |
計時準確度 | 日計時誤差≤±0.5 s/d（23℃），誤差≤1.0s/d（-25℃～+60℃ |
輔助電壓范圍 | 交流輸入范圍：220V±20%，直流輸入范圍：110V±20% |
參比頻率 | 50H |
數據備份電池 | 電壓：3.6V，容量：≥1.2Ah，壽命：≥10年，停電后結算數據保存時間≥10年，其他數據保存時間≥3年 |
停電抄表電池 | 電壓：6V，容量：≥1200mAh |
環境條 | 參比溫度：23℃參比濕度：40％～60％RH正常工作溫度：-25℃～60℃極限工作溫度：-40℃～70℃運輸和儲存溫度：-40℃～70℃年平均相對濕度＜75％30天的相對濕度≤95％，且這些天以自然方式分布在一年中其他天偶然出現的相對濕度≤85 |
機械參數 | 外形尺寸：290mm×170mm×85mm (長×寬×厚)重量：約2.5kg |
